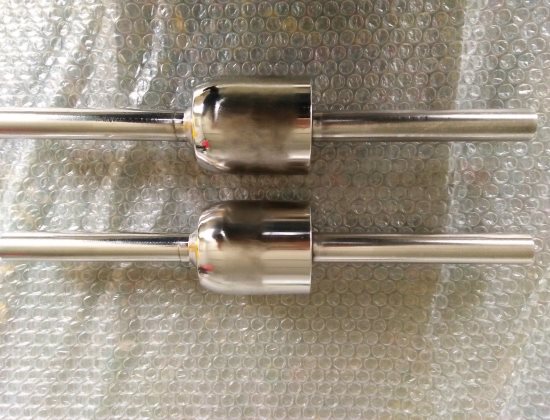

城市燃?xì)饨宇^

在線訂購
產品詳情
一、 絕緣接頭的特點

1、絕緣接頭的短管一般采用與相鄰管道相同或等同的材質,從而保證焊接的可靠性。
2、意大利努瓦金公司的專利“U”形密封圈相對于傳統的”O”形圈可以提供更大彈性和更好的密封效果,使得絕緣接頭在強力彎曲或撓取應力作用下也能保持穩定不變。
3、絕緣接頭兩端短管長度通常不低于一倍管徑,從而保護其內部的非金屬材料不被焊接熱量損毀。
4、絕緣接頭兩端短管的內徑與相接管道的內徑基本一致,不影響清管器的通過。
5、整體式絕緣接頭,免于維護。
6、絕緣接頭的設計與管道同壽命。
7、對于特殊用途,VBA公司可采用有限元法進行結構鑒定,從而達到所要求的保護結果。
8、絕緣接頭所有部件在出廠前已經預制組裝完畢,因此具有更高的可靠

二、 密封結構介紹

1、絕緣接頭的結構形式命名是依據密封圈截面的形式,目前有三種:“O”型密封、矩形密封和“U”型密封。
2、廊坊威比愛機械有限公司采用的意大利努瓦金公司專利的“對稱平衡的雙密封墊片體系的“U”型密封結構”。如下圖“U”型密封結構示意圖


3、“U”密封結構優點分析
“U”形密封系統由一個具有對稱結構的“U”形密封墊承擔,組裝時“U”形環的兩個內側面與絕緣接頭內部的剛性絕緣墊片緊密接合在一起,兩個外側面與左右法蘭鍛件表面緊密接合,從而達到密封效果。
1)密封墊片的彈性密封面積和密封的有效距離都大幅度增加,能在較大的變形情況下提供可靠的密封效果。
2)密封墊設在一個專門的受限空腔中,當被密封介質的壓力突降時,不會出現失壓爆破的現象。
3)由于其特殊的“U”形結構,在受到介質壓力變化的作用時,隨著管線系統壓力的增加,作用在整個密封系統上的擠壓力也越大,密封面的接觸越緊密,密封效果越好(如右圖“U”型密封結構受力自緊示意圖)


三 、絕緣的結構性能

公司采用了意大利努瓦金公司開發了一套全新的、完整的橫向和縱向密封/絕緣系統。此系統完美的利用了金屬結構的特性,很好的阻斷了電流的擴散/干擾。此套系統可以單獨使用并具有非常良好的絕緣效果,也可以結合常規的或傳統的方法,與絕緣涂層和內襯同時使用,以應對各種惡劣環境,使絕緣接頭不受損壞。此產品采用我們已經試驗成功的DSGS 密封系統設計和生產,它是一個在結構上能夠?qū)垢鱾€方向電流流失/干擾的固體絕緣系統。采用這種結構的產品具有非常良好的絕緣特性。如下圖:


四、產品構造形式
根據技術文件中的所需接頭的材質、傳輸介質、溫度、管徑、壓力等不同要求,選取適宜的結構形式。我們的基本結構如下:


五、公司可生產絕緣接頭范圍

1. 產品規格:DN15 ~ DN2100
2. 設計壓力:≦100MPa
3. 設計溫度:-40℃~+120℃
4. 絕緣電阻:>100Mohm?
5. 介電強度:5KV
